Как выбрать сверхмощный токарный станок с ЧПУ: характеристики, крутящий момент и жесткость

Инженер-технолог, оценивающий сверхмощный токарный станок с ЧПУ, обычно имеет в виду конкретную рабочую нагрузку: корпус ролика диаметром 4200 мм для поворота между центрами, фланец длиной 900 мм для торцевой поверхности или ступенчатый вал, черновая обработка из цельной поковки. Когда одна заготовка весит несколько тонн, каждое решение относительно крутящего момента шпинделя, жесткости станины и точности управления становится долгосрочным финансовым решением. Вывод, который следует из большинства проектов тяжелой обработки, однозначен: мощный токарный станок с ЧПУ оправдает свою стоимость только тогда, когда его диапазон колебаний, кривая крутящего момента и жесткость конструкции соответствуют деталям, которые вы фактически производите, а не максимальным значениям, указанным в брошюре.

Тяжелые токарные станки с ЧПУ образуют отдельную категорию станков, отличную от стандартных токарных станков с ЧПУ по структурной массе, мощности и объему работ, для выполнения которых они предназначены. Прежде чем сравнивать расценки, полезно отделить функции, влияющие на производительность резки, от тех, которые только завышают технические характеристики.

Что считается сверхмощным токарным станком с ЧПУ

Токарный станок с ЧПУ для тяжелых условий эксплуатации определяется тремя вещами: размером и весом заготовок, которые он может поддерживать, крутящим моментом, который он может приложить при низких скоростях шпинделя, а также жесткостью передней бабки, станины и задней бабки. В машинах этого класса обычно используются плоские станины с широкими закаленными направляющими, большими отверстиями шпинделя и задней бабкой, предназначенной для перевозки длинных и тяжелых компонентов. В таблице ниже показаны диапазоны параметров, общие для этой категории машин.

Эти значения являются лишь отправной точкой. Два станка с одинаковым поворотом могут вести себя совершенно по-разному при непрерывном тяжелом резании из-за различий в диаметре подшипника шпинделя, весе отливки передней бабки, ширине направляющих и жесткости задней бабки. Вот почему одна только таблица технических характеристик не говорит вам, как машина будет работать с вашими деталями.

Пять характеристик, которые решают покупку

Пять цифр и выбор дизайна имеют наибольшее значение при принятии решения о покупке оборудования этого класса.

Рабочий конверт против реального микса партий

Регулярно проверяйте самую длинную и тяжелую часть, которую вы обрабатываете. Станок с межцентровым расстоянием 3000 мм не сможет сделать корпус валка 3500 мм, какой бы привлекательной ни была цена. Проверьте поворот над кареткой, а также поворот над станиной, поскольку при обработке деталей большого диаметра часто возникают конфликты с револьверной головкой или с оснасткой, когда деталь находится близко к патрону.

Крутящий момент шпинделя, а не только мощность двигателя

Мощность двигателя в киловаттах — это первое число, на которое обращают внимание покупатели, но при тяжелой черновой обработке важен крутящий момент, доступный в диапазоне от 50 до 300 об/мин. Когда вы делаете глубокий рез на закаленной поверхности валка или кованом валу, шпиндель должен сохранять свою скорость без остановки. Попросите у производителя полную кривую крутящего момента шпинделя, а не одно максимальное значение.

Жесткость станины и направляющих

Плоские станины с широкими закаленными направляющими остаются нормой для тяжелых токарных станков, поскольку они обеспечивают стабильную платформу для прерывистого резания и тяжелых компонентов. Сравните ширину направляющих, толщину отливки станины и требования к фундаменту. Более легкая машина может пройти испытание без нагрузки и продолжать работать при первом производственном разрезе.

Система управления и программирование

Система ЧПУ определяет, насколько легко ваши операторы могут программировать станок и насколько надежно он выполняет длительные циклы обработки. При токарной обработке в тяжелых условиях стабильная подача и точный контроль скорости шпинделя имеют большее значение, чем длинный список опций. Элементы управления Siemens распространены в этом классе, и Основные преимущества Siemens 828D на токарном станке для тяжелых условий эксплуатации появляются, когда операторы выполняют сложные циклы и цеху требуется последовательное управление программой.

Номинальная точность и повторяемость

Большинство строителей указывают точность и повторяемость позиционирования, но значения не всегда измеряются по одним и тем же стандартам. Проверьте, относятся ли цифры к положению оси, обрабатываемым диаметрам или условиям холостого хода. В реальных деталях к приведенным цифрам добавляются термический рост, износ инструмента и прогиб заготовки. Если ваши детали требуют допусков на чистовую обработку сразу после тяжелой черновой обработки, рассмотрите станок, который может обрабатывать оба этапа за один установ; Высокоточный токарно-фрезерный станок с ЧПУ предназначен для такой комбинированной рабочей нагрузки.

Тяжелая токарная обработка на практике

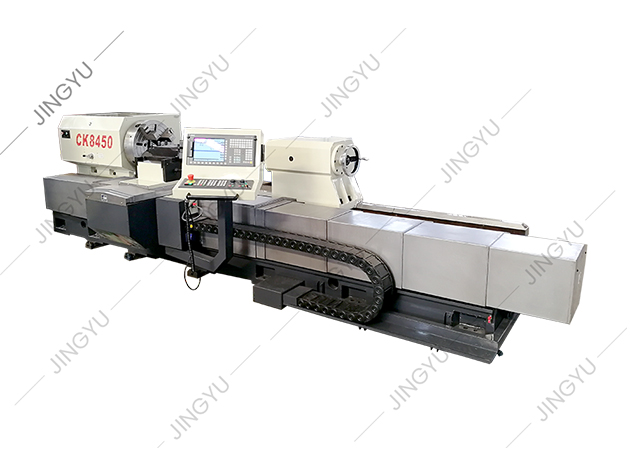

В производстве сверхмощные токарные станки с ЧПУ используются в основном для наружного цилиндрического точения, торцовки и обработки канавок крупных деталей: прокатных валков, тел роликов, приводных валов, фланцев, концов труб большого диаметра. А токарный станок с ЧПУ представляет собой сверхмощный токарный станок, специально предназначенный для обработки роликов, с высотой центра, длиной и мощностью задней бабки, необходимыми для поддержки длинных тел валков за один зажим.

Оптовая фабрика токарно-винторезных станков, поставщики Nantong Jingyu Machinery Co., Ltd. - Китайский завод токарных станков и поставщики токарных станков с ЧПУ, производство оптовых токарных станков на продажу Посмотреть продукт →

Типичная рабочая нагрузка в цехе по производству валков — это рабочий валок диаметром 350 мм и длиной 3500 мм, требующий черновой и чистовой обработки с соблюдением округлости до нескольких сотых миллиметра. Машина, которая ежедневно выполняет эту работу, должна сочетать высокий крутящий момент на низкой скорости со стабильной задней бабкой и автоматическим циклом. Это же семейство оборудования подходит и для более тяжелых работ с катками. Линейка роликовых токарных станков с ЧПУ .

Ошибки закупок, которые проявляются позже

Стоимость мощного токарного станка с ЧПУ рассчитана на десять или пятнадцать лет, и ошибки, допущенные на этапе покупки, оплачиваются каждый месяц в течение этого периода. К наиболее распространенным из них относятся:

• Покупал только по диаметру поворота, а затем обнаружил, что самая длинная часть не помещается между центрами.
• Выбор высокой мощности двигателя без проверки крутящего момента на нижнем конце для прерывистой резки.
• Игнорирование мощности задней бабки при обработке длинных, тонких валков и валов.
• Выбор системы управления, которую местные операторы не могут программировать или обслуживать.
• Недооценка требований к фундаменту, крану и нагрузке на пол.

Каждая из этих ошибок оборачивается измеримыми затратами: вторая операция, бракованная заготовка, более длительное время наладки или станок, который не может работать по запланированному рабочему циклу. Попросить об эталонных установках в работе, похожей на вашу, — один из лучших способов их избежать.

Планируйте полный срок службы машины

Тяжелый токарный станок с ЧПУ является долгосрочным активом, а покупная цена составляет лишь часть его стоимости в течение всего срока службы. Наличие запасных частей, документация, ввод в эксплуатацию и обучение операторов определяют, насколько быстро вы сможете восстановиться после поломки. Производитель, который контролирует собственное производство и сборку, может реагировать быстрее и поддерживать машину на протяжении десятилетий.

Тяжелый токарный станок с ЧПУ представляет собой пример станка, который можно подобрать с учетом реального набора деталей в цеху, с опциями для различных межосевых расстояний, отверстий шпинделя и систем управления. Если вы отправляете изготовителю фактические чертежи деталей и объемы производства, в предложение возвращается машина, соответствующая работе, а не типовая модель.

OEM/ODM Тяжелый токарный станок с ЧПУ Производитель, поставщики - Nantong Jingy Nantong Jingyu Machinery Co., Ltd - китайские производители и поставщики высокопроизводительных токарных станков с ЧПУ OEM/ODM. Подробности:Эта серия ... Посмотреть продукт →

right heavy duty CNC lathe is the one your own operators can run confidently, your maintenance team can keep alive for years, and your part mix can load to capacity. Envelope, torque, rigidity, control, and service support form the complete package. Document your part sizes, weights, materials, and tolerances before you talk to any builder; the quality of the final decision depends on the quality of that information.
